J9集团视频图像处置分析系统用户手册

• 2019/10/30

1         布景

随着视频监控网络的不休扩大，摄像头分辨率的不休提升，监控视频的数据量出现了指数式爆炸膨胀。面对海量的视频影像资料，要搜索有价值的线索极度难题，参加侦破的人员规模也相应增大，传统的以人力为主的视频检索已经无法适该当下需要，各类警情分析、视频分析、档案急剧关联分析检索等需要日益凸起，当前警务信息化伎俩已经逐步出现着力不从心的态势。

由于不足高效能的加强、编纂工具，使得参加办案的成员间的沟通成本增大、资源共享难度更高、协同作战的效能被降低，图像清澈化系统的利用需要越来越火急。

视频窥伺技术和利用的急剧发展引起了公安部的高度器沉，为规范视频窥伺领域有关产品的发展，2014年由公安部科技信息化局提出，公安部社会安全公共利用基础尺度化技术委员会归口，公安部第一钻研所等单元结合草拟了行业推荐尺度GA/T1154《视频图像分析仪》，思考到视频窥伺利用领域的急剧发展和公安部门对于相应产品的大量采购，为规范行业发展，预防低效沉复建设问题，2015年2月16日，公安手下发通知，正式将GA/T1154升级为中华人民共和国公共安全行业强造尺度GA1154，要求有关项目严格依照尺度建设。

2         系统概述

J9集团视频图像处置分析系统重要用于公安窥伺过程中对涉案监控视频中提取的吞吐图片进行清澈化处置，解决视频图像线索“看不清”的难题。针对视频窥伺实战需要，提供图像降噪、低照度加强、去吞吐、超分辨率等多种视频图像加强处置算法，加强视频图像画面关键细节，复原视频图像中有价值的信息。

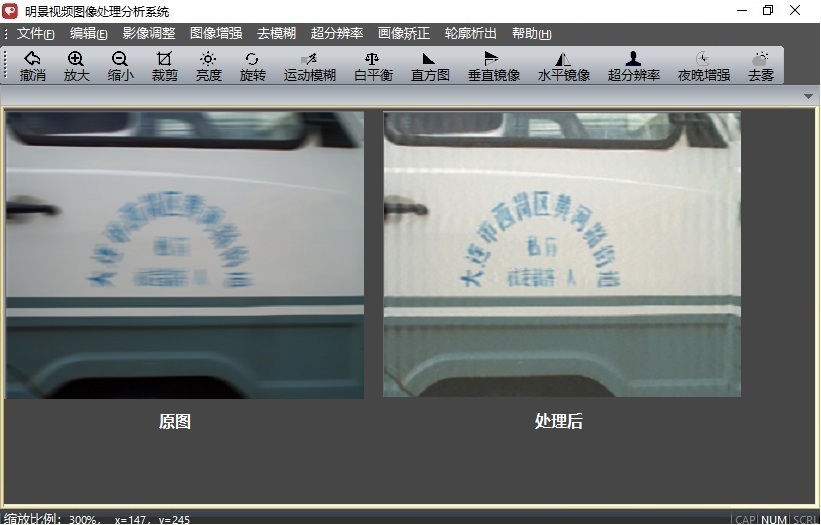

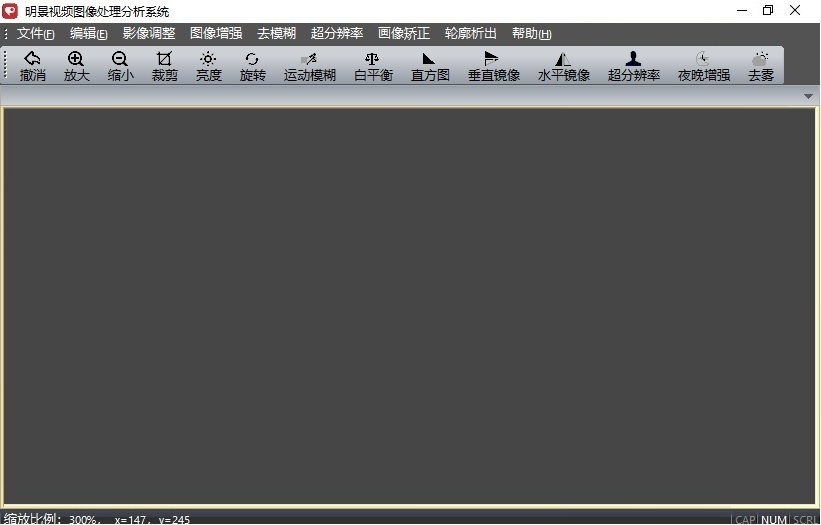

J9集团视频图像处置分析系统主界面如下图所示：

针对吞吐的图像，用分歧的步骤使图像清澈化。以辅助利用人员更好的挖掘图像中有效信息，如车辆派司号、人脸信息、表观特点等。除了手工设置图像处置参数表，系统能够通过遍历方式，自动寻找最优算法参数，从而达到梦想处置成效。支持照度校对、环境问题处置、特定吞吐处置、色彩加强处置、影像模式转换、肆意吞吐复原、噪声处置、高级影像放大、概括析出处置。

3         系统职能

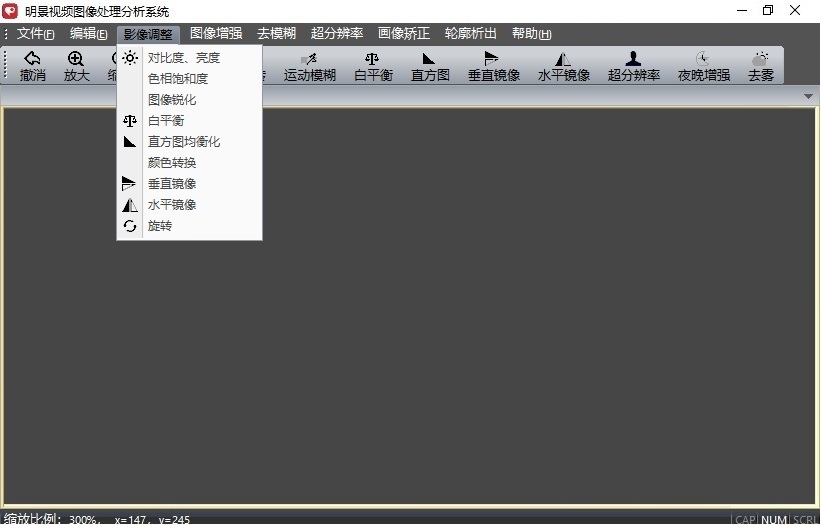

J9集团视频图像处置分析系统主菜单重要蕴含影像调整、图像加强、去吞吐、超分辨率、画像改过、概括析出等？。在主菜单下方方有快捷工具条，如下图所示：

快捷工具条为用户提供越发方便的操作模式，具体职能在各职能？橹邢晔。

3.1   影像调整

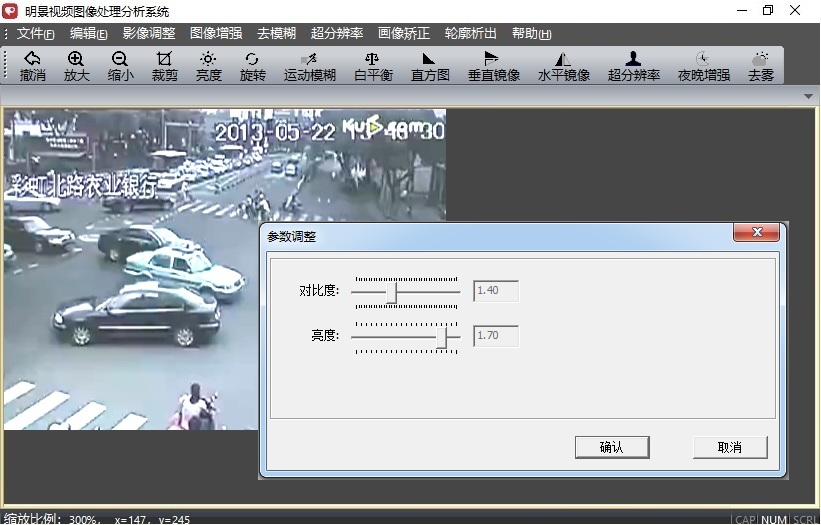

        3.1.1  对比度、亮度

对比度、亮度调节能够凭据图像源文件的机能，调节相应的对比度、亮度参数，以达到改善图像质量的主张，依赖于对比度、亮度两个参数的调节。

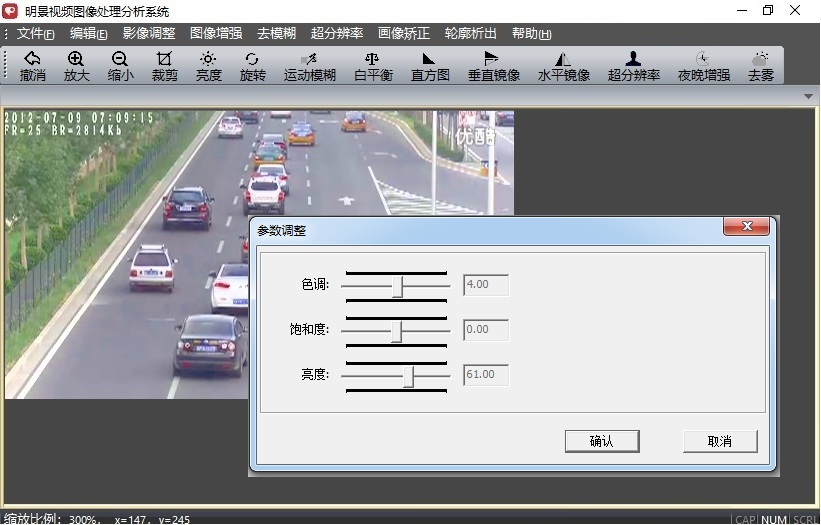

        3.1.2  色相鼓和度

图像色相鼓和度调节改善图像的视觉成效，方便后续的视频处置。

        3.1.3  图像锐化

图像锐化更好的出现出图像的细节，使吞吐图像特点越发鲜明。

3.1.4  白平衡

图像白平衡还原图像中真实的色彩信息，去除由摄像机自身带来的图像色彩滋扰。

3.1.5  直方图平衡化

直方图平衡化扩大视频（图像）整体上的亮度散布。

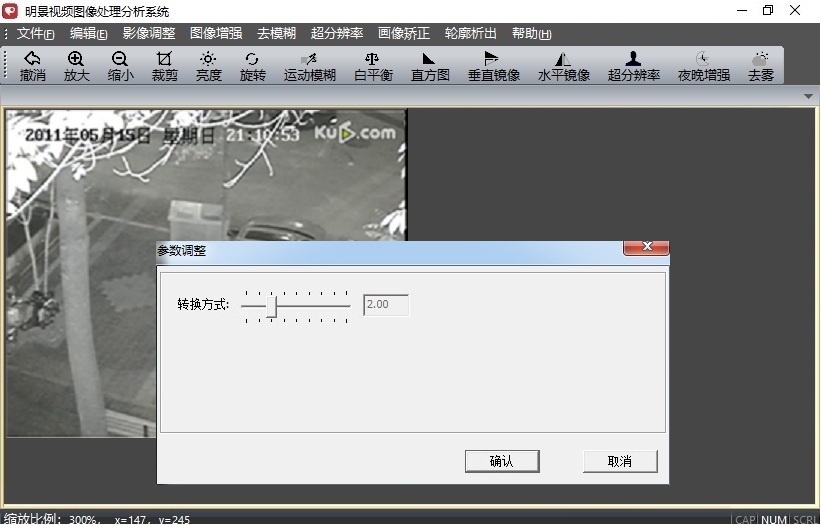

3.1.6  色彩转换

色彩转换凭据所选色彩空间的类型，获取相应的图像数据信息。

转换方式整型标量，领域为0-8，别离代表H（色调）S（鼓和度）、V（亮度）、R（红）、G（绿）、B（蓝）、Y（灰色）、Cb、Cr（两个色差信号）。

        3.1.7  垂直镜像、水平镜像

水平镜像实现视频数据的左右颠倒。

垂直镜像实现视频数据的高低颠倒。

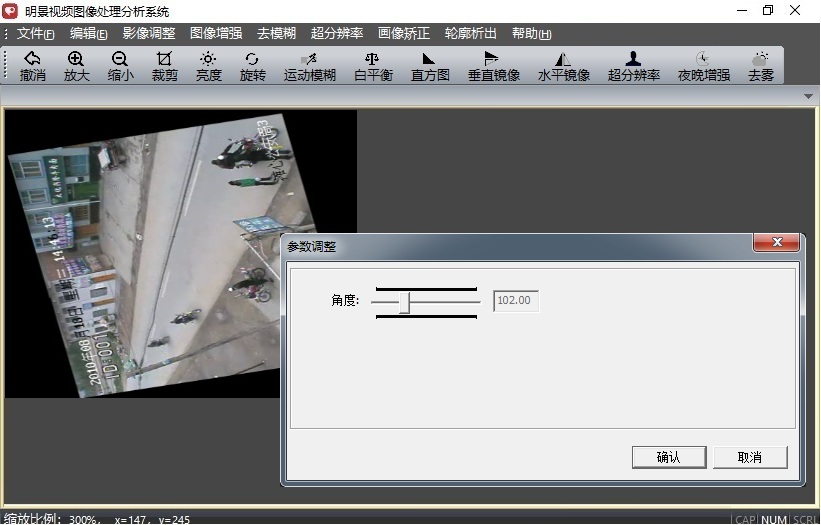

        3.1.8  旋转

旋转能够实现视频肆意角度的旋转。

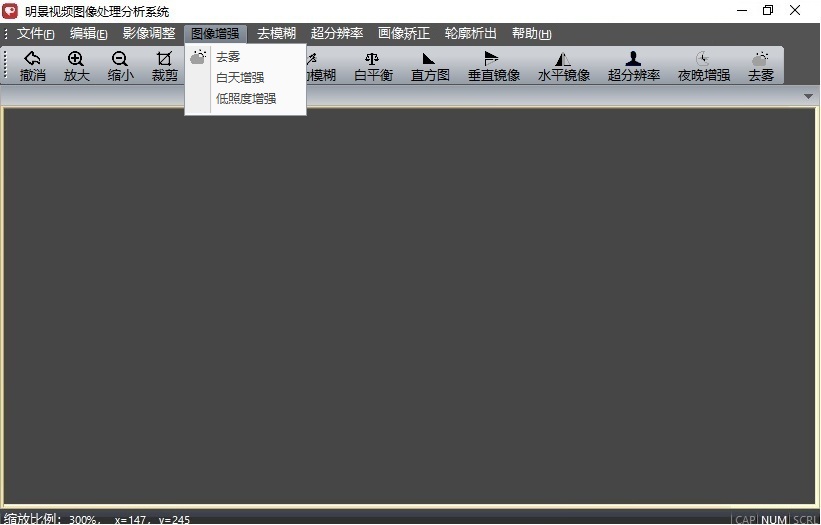

3.2   图像加强

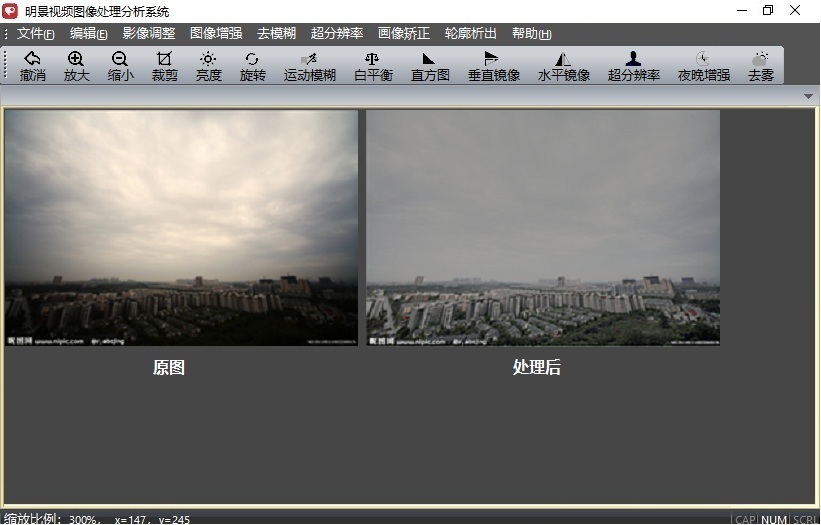

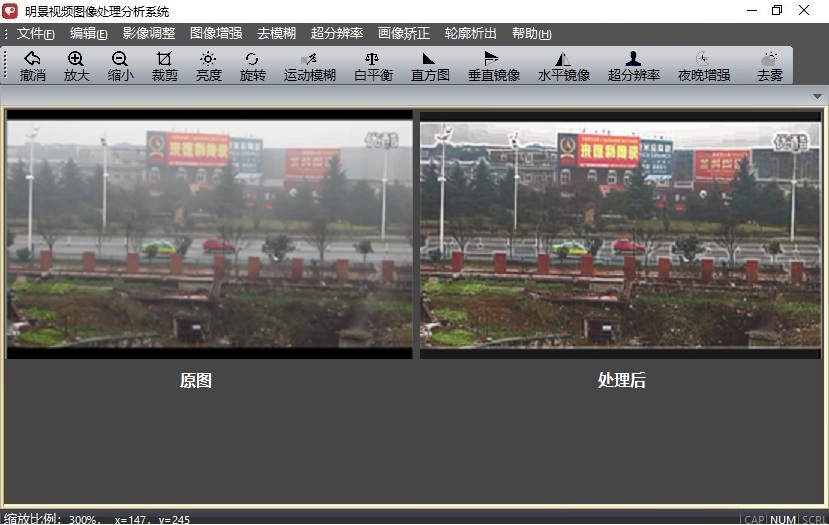

3.2.1  图像去雾

 图像去雾步骤能够和图像对比度、图像锐化综合使用，达到最佳的视觉成效。

3.2.2  白日加强

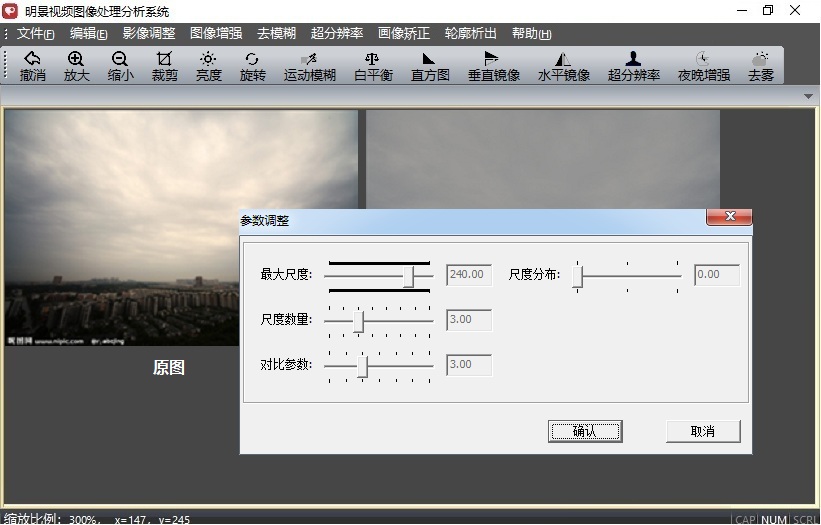

对应的参数调整：

上面给出了两幅白日加强的成效示意，白日加强的成效依赖于四个参数，最大尺度、尺度数量、尺度散布和对比参数。首先调节最大尺度，该值默以为240，通常调整值大于100；其次调整尺度数量，随着尺度的增长，算法耗时变长，默认取值为3，；尺度散布有三项选择，代表最幼尺度和最大尺度之间选择尺度的散布情况，0代表均匀散布、1代表偏低（选择尺度趋于最幼尺度）、2代表偏高（选择尺度趋于最大尺度）。最后凭据成效像调整对比参数，对比参数取值越幼，成效图像对比度越大。

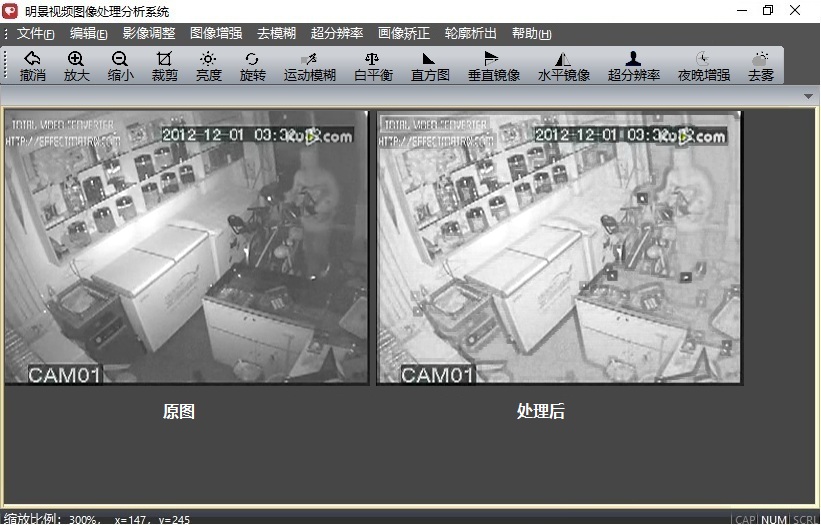

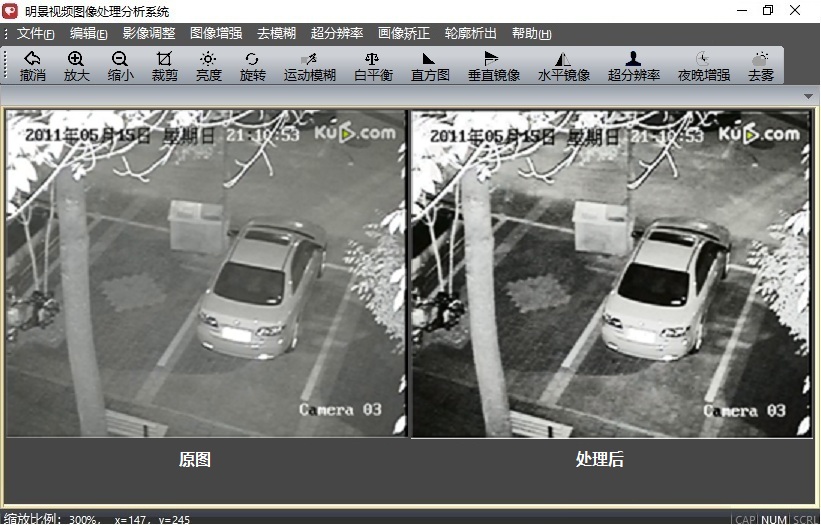

3.2.3  低照度加强

低照度加强能够将光线暗的图像调整为最佳的视觉成效。

3.3   去吞吐

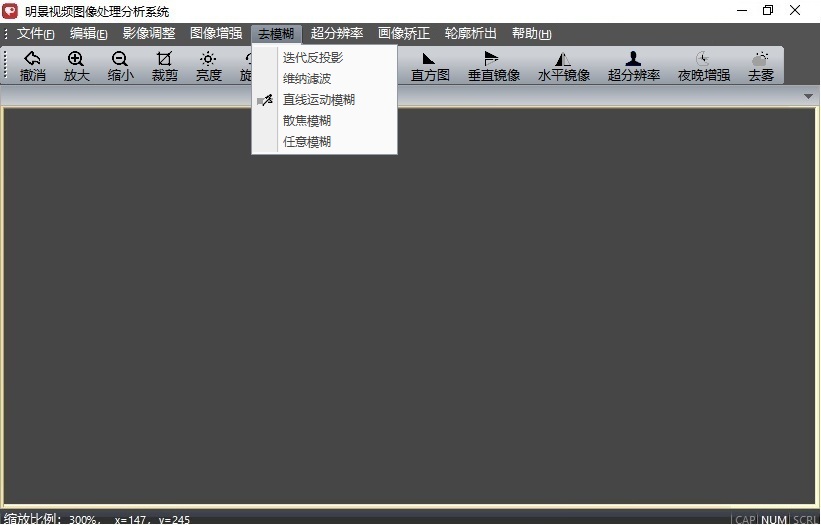

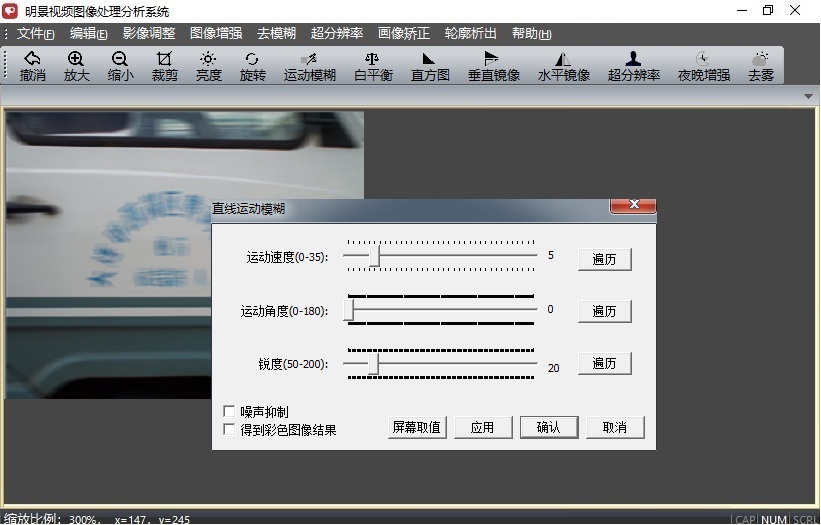

以活动去吞吐为例，如下图所示：

活动去吞吐成效依赖于三个参数，活动快率、活动角度、锐度。每个前提后遍历按钮，城市依照前提的取值领域分段尝试，并在弹出的列表中显示了局，必要用户从当选择出最佳了局。待全数前提确认结束后，点击确认按钮，期待处置了局。由于活动去吞吐自身的复杂性，这里必要肯定的功夫去获取去吞吐的成效图像。

3.4   超分辨率

超分辨率是通过软件步骤提高原有图像的分辨率，就是通过一系列低分辨率图片来得到一副高分辨率图片，这个处置过程就是超分辨率。

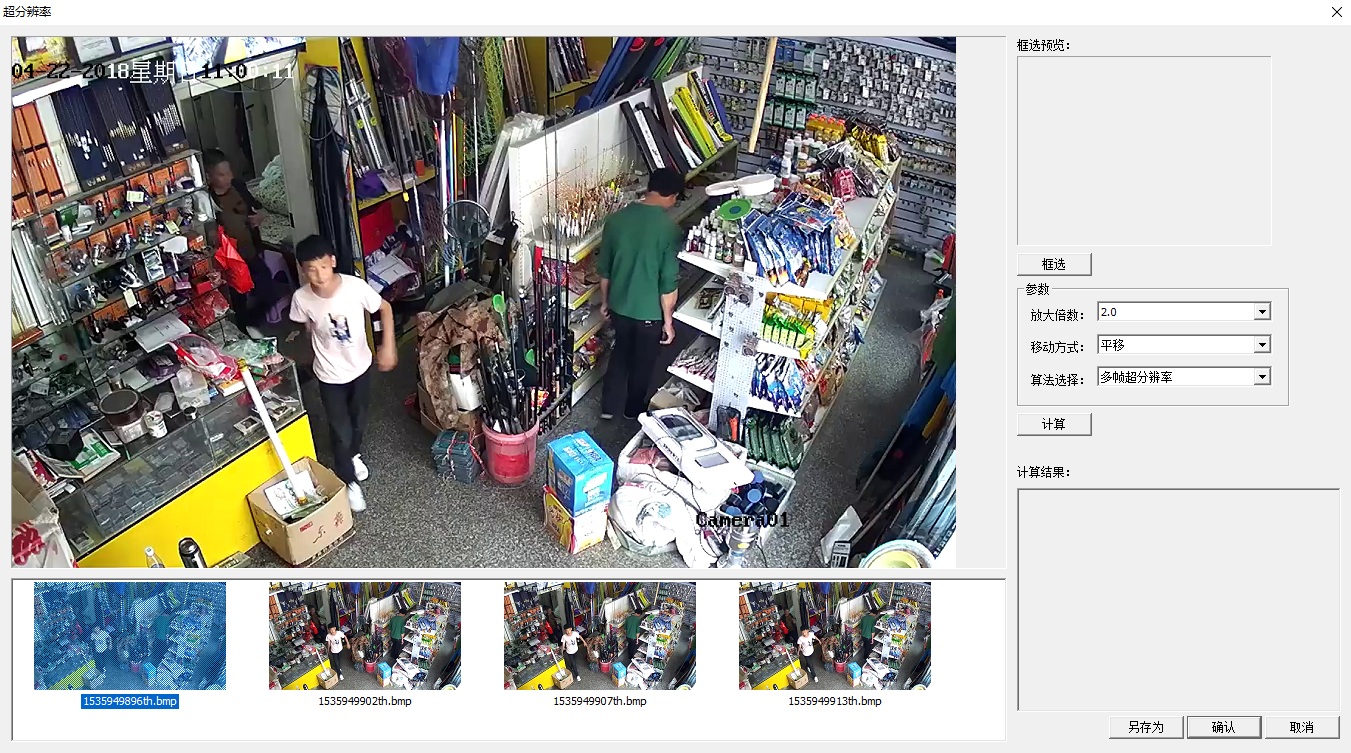

点击“超分辨率”，打开3到8张图片，进入“超分辨率”窗口界面，如下图所示。

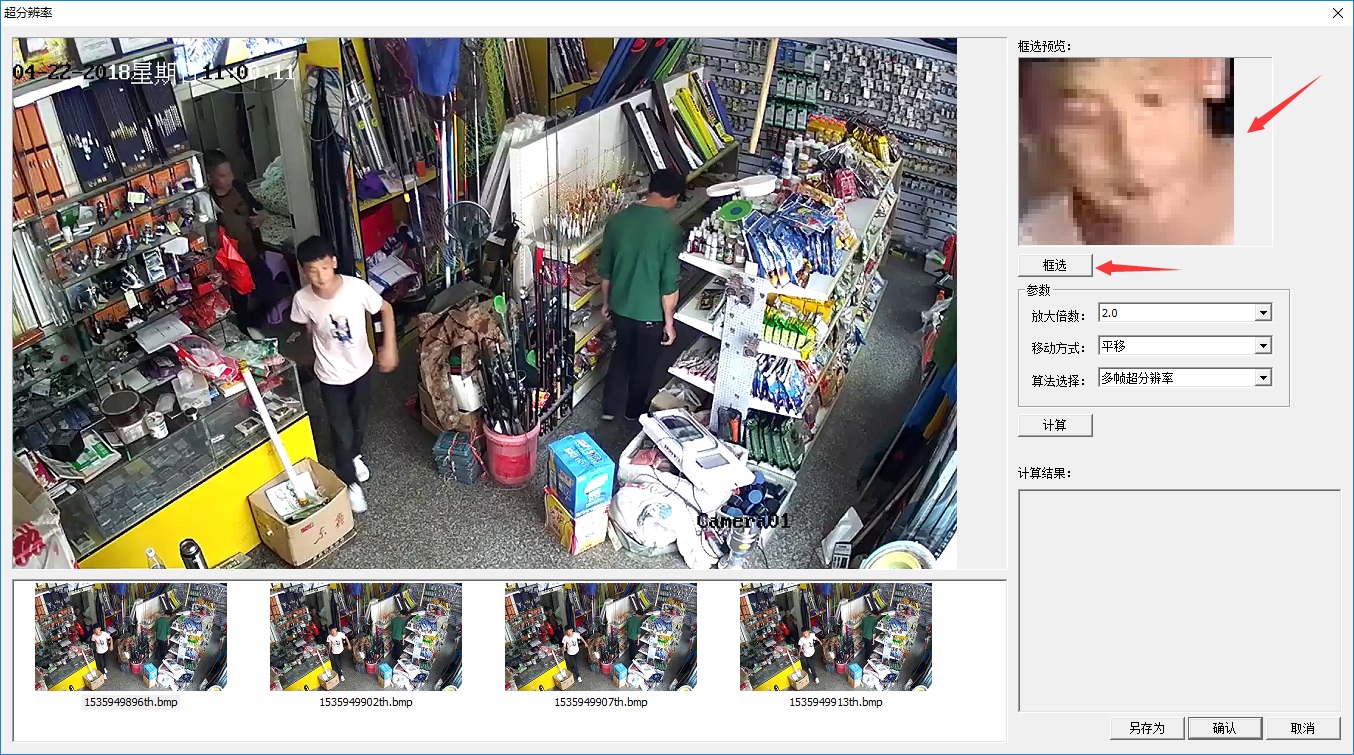

默认照片为选择的第一张照片，我们点击右上角“框选”按钮，并且在图片上框选出要提高分辨率的部门，如下图所示：

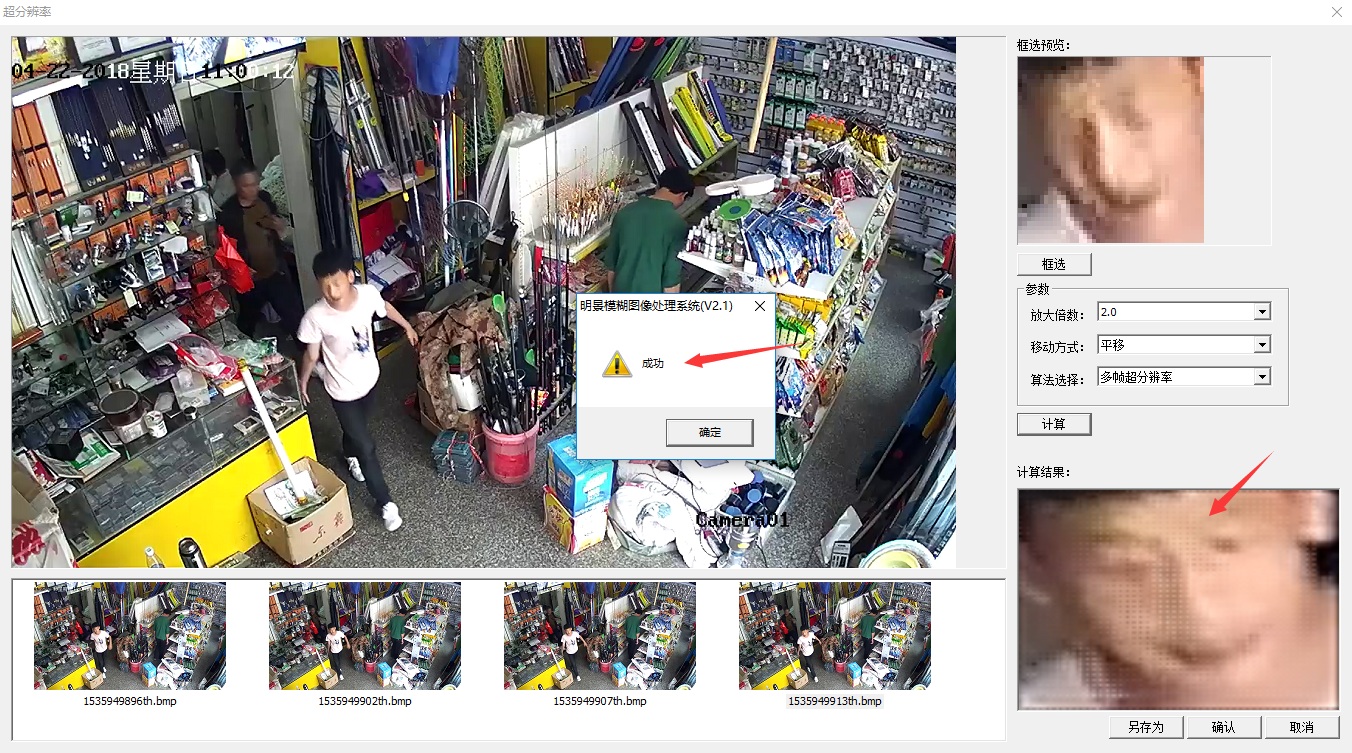

实现后点击照片栏中后面的图片，顺次沉复刚才的框选操作，将所有图片框选完后，对下面参数栏中的三个参数进行调整，调整好后点击推算，即可得出了局：

把稳：在该职能中拔取的图片应该为陆续图片，两张图片应该在两帧之内，角度也不要过大。

3.5   画像改过

该？橹匾钦攵杂阊弁枷窠薪ǜ，凭据鱼眼图像的分类蕴含俯视鱼眼图像和平视鱼眼图像改过两个部门。

3.5.1  俯视鱼眼图像改过

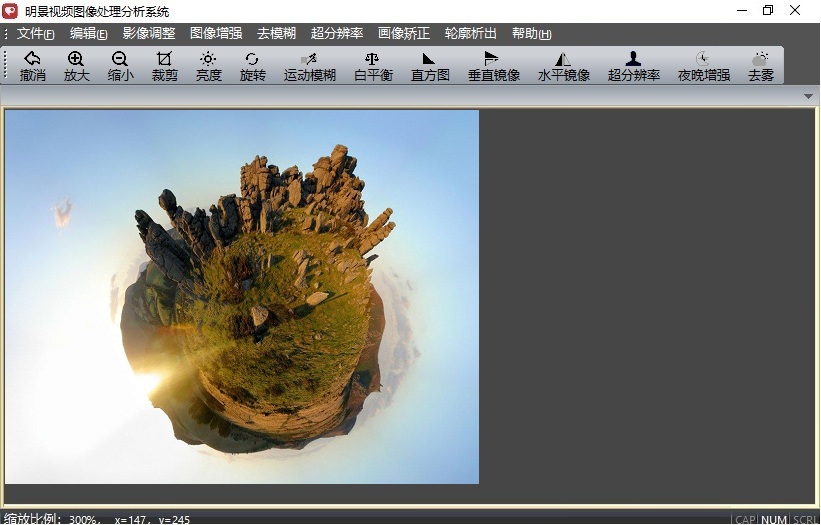

鱼眼图像发展图：

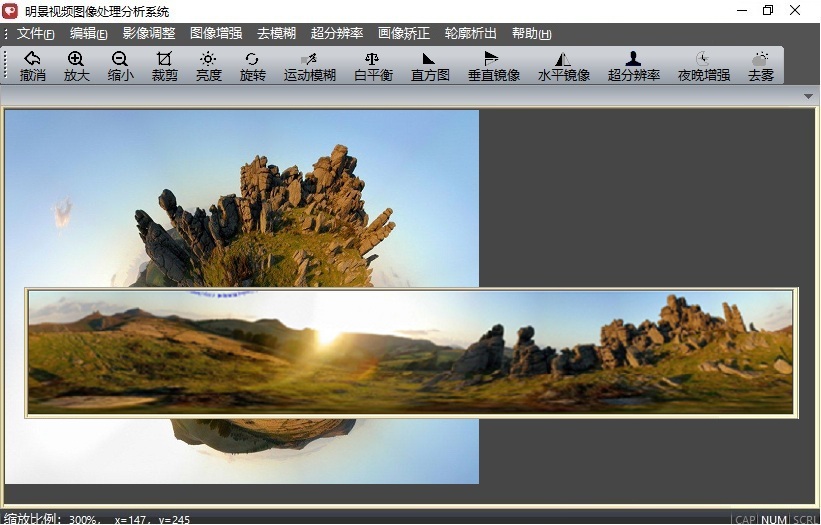

俯视鱼眼图像改过将一幅360角度图像发展成为平面全景图像。

3.5.2  平视鱼眼图像改过

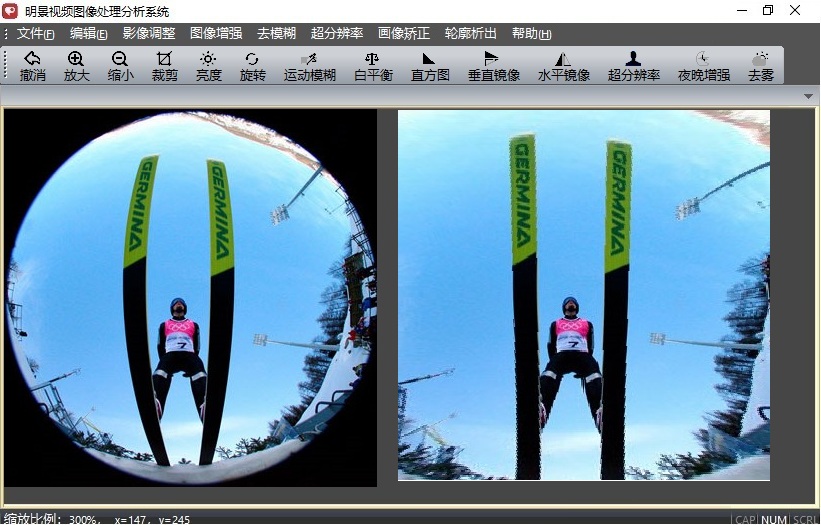

平视鱼眼改过图：

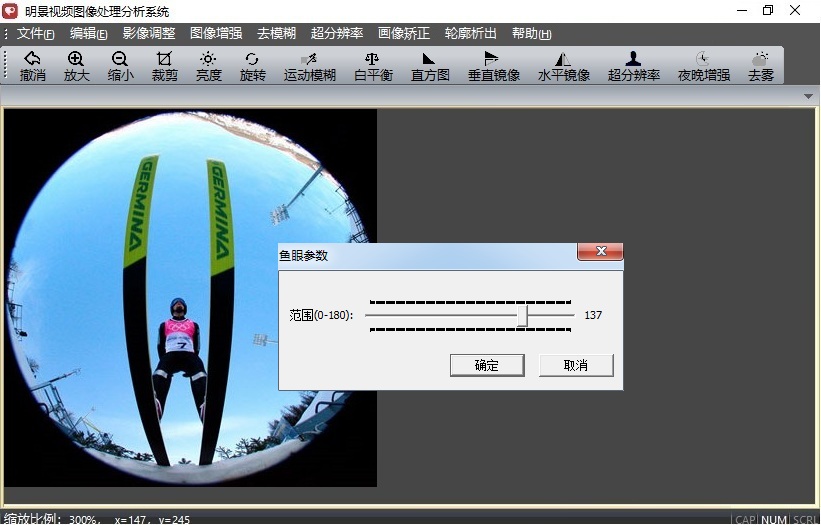

平面鱼眼图像改过成效依赖于角度信息，角度反映鱼眼图像“凸”的水平，上图给定鱼眼图像在139角度的最佳改过成效，拖动角度滑块能够看出变动的鱼眼改过图像。
